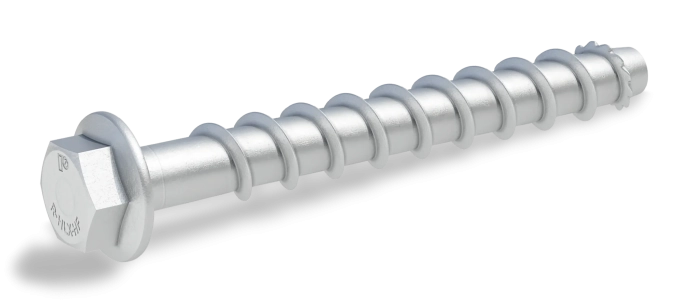

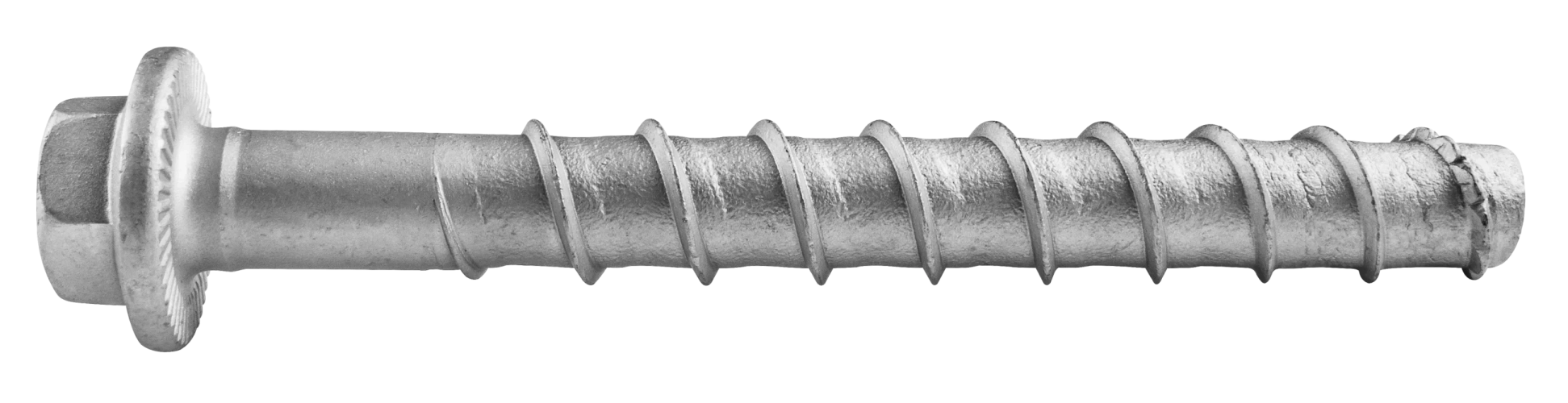

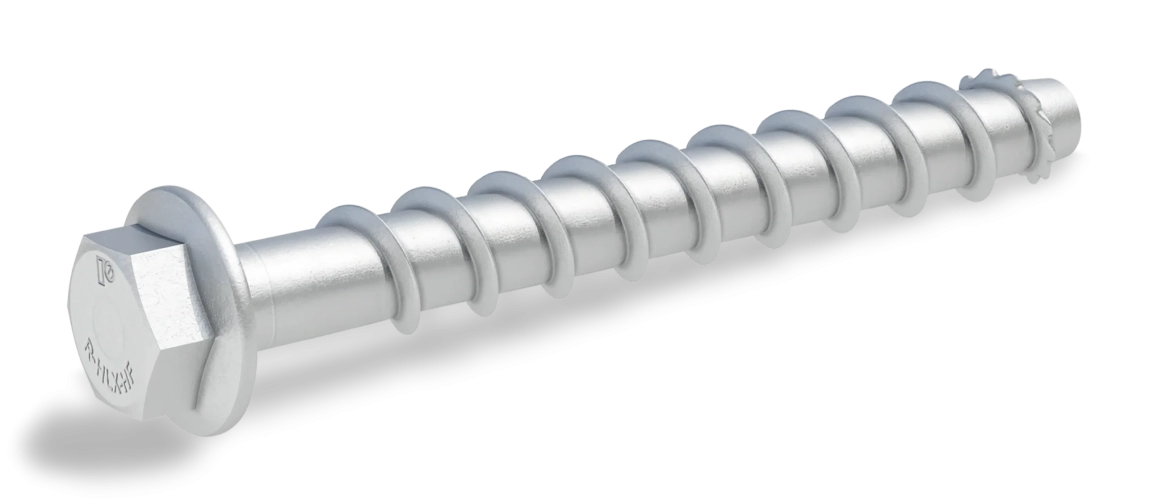

Šroub do betonu RAWLPLUG R-HLX 7,5x50 ZN šestihranná hlava (1ks)

RAWLPLUG R-HLX 6,3 x 50 mm
Šroub do betonu s šestihrannou hlavou a podložkou

Použití:

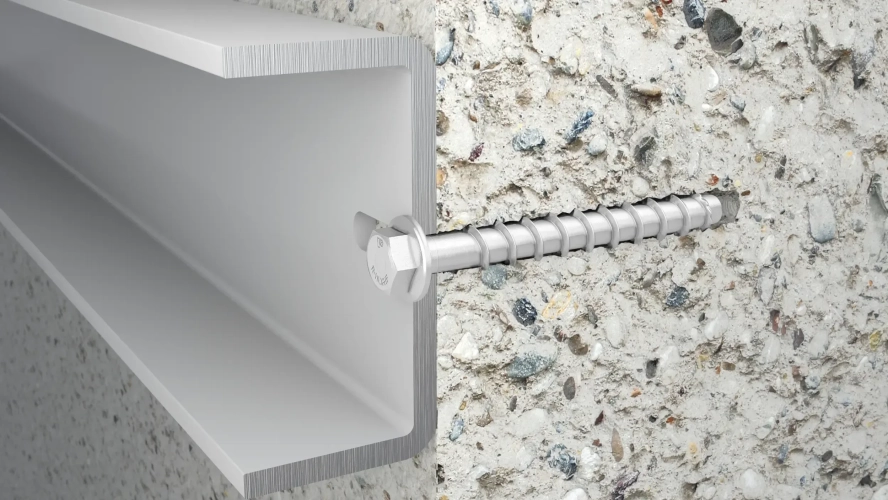

Kotvení bednících podpěr, konzolí pro technologie, ploty a brány, systémové regály, veřejné lavičky, lešení, zábradlí...
do porušeného i neporušeného betonu, železobetonu, plné cihly, do plných stropních panelů, do pórobetonu.

Technická data (v mm)
 R-HLX           7,9            x        6           x            50         /        14,2          /          10               /              250Nm
             Ø závitu šroubu    Ø vrtáku         délka šroubu /   Ø podložky   /    velikost klíče    /  max.utahovací moment

Podrobnější technická data a mechanické vlastnosti dodáme na vyžádání.

Popis:

• Indukční kalení šroubu zajišťuje vysokou povrchovou tvrdost a vysokou rázovou houževnatost jádra.
• Geometrie závitu s přídavnými řeznými zuby zajišťuje rychlou a snadnou instalaci, a to i do železobetonu C20/25 - C50/60.
• Časově úsporná montáž s rychlou instalací
• Plně demontovatelné s možností opětovného použití
• Unikátní design s patentovanou tvarovou vrstvou zajišťuje vysoký výkon
• Požární odolnost R30-R120.
• Funkce bez roztažení zajišťuje malé riziko poškození základního materiálu v blízkosti okrajů a přilehlých kotev
• Vysoký výkon v neporušeném i popraskaném betonu
• Možnost instalace blízko okraje betonu a v krátkých vzdálenostech od sousedních šroubů.
• Různé typy hlavy pro libovolnou aplikaci
• Povrchová úprava ZINC-Flake (vločkový zinek)

Certifikát:     ETA-23/0707



Instalace krok za krokem

1

---

Vyvrtejte otvor vrtacím kladivem (1a) do požadované hloubky dle tabulky

2

---

Vyčistěte otvor (ruční pumpou alespoň 4krát odfoukněte prach). Při použití bezprašného vrtáku (1b) není čištění otvoru nutné.

3

---

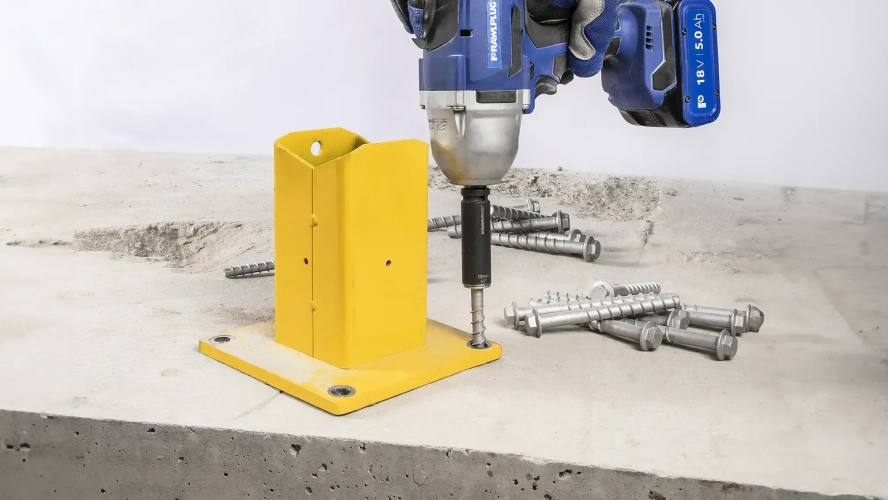

Zašroubujte vrut do betonu do otvoru pomocí rázového utahováku a vhodného rázového objímkového prvku. Utahujte, dokud není upevňovaný prvek upnut k podkladu. Montáž proveďte jakýmkoli tangenciálním rázovým utahovákem. Dokončete šroubování, když se hlava šroubu dotkne upevňovaného prvku/podkladu. Hlava šroubu nesmí být poškozena.

4

---

Možnost odšroubování pevné kotvy do maximální výšky 10 mm. Při nastavování je nutné dodržet přípustnou tloušťku upevňovaných prvků (Tfix).

5

---

Dokončete šroubování, když se kotva dotkne upevňovaného prvku. Seřízení lze provést dvakrát.
