SPIT Triga Z XTREM V16-24/50-170 se šroubem vysoceexpanzní kotva 10ks, obj. 50710

Kotva pro vysoké zátěže

Kód zboží: 50710
Dostupnost: skladem do 3 dnů
4 130,00 Kč s DPH
3 413,22 Kč bez DPH za 10 kusů
Množství:
Přidat do košíku

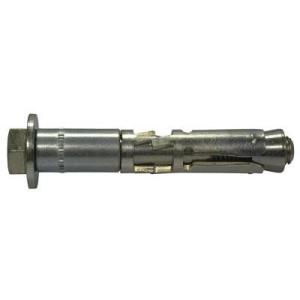

Ocelová plášťová kotva pro těžké kotvení
         SPIT TRIGA Z V16-24/50-170

Prodej pouze po celých baleních tj. 10 kusů

Provedení se šroubem, pozinkované
Kotva pro upevnění strojů,ocelových příhradových konstrukcí, mostových jeřábů a jiné aplikace vystavené namáhání smykem
Odolnost proti působení vysokých zátěží (obzvlášť vhodné pro dynamické zátěže)
Označení minimálního zapuštění pro optimální přesnost
Perfektní přilnutí upevňovaných částí a to i při nerovnosti základního materiálu
Rychlá a snadná montáž skrz upevňovaný předmět
Výkon je možné zlepšit hlubším zapuštěním (viz technický protokol)
Certifikováno dle evropských norem ETA pro porušený beton a odolnosti vůči ohni
Evropské technické osvědčení Varianta 1 pro popraskaný beton, odolnost požáru
Konstrukce kotvy navržená pro velké zatížení v tahu a zvláště ve smyku
Zvýšené střihové namáhání a ohybový moment díky optimální délce závitu
Aplikace kotvy je nezávislá na počasí a lze ji okamžitě zatížit
Upnutí předmětu se provádí na plášť kotvy (kotva průvlaková) tj. upevňuje se přes předmět
Patentovaný deformační prvek rozpínacího prvku kotvy ve tvaru „Z“ zajistí pevné upevnění předmětu i v případě nerovného podkladu

typ hlavy V = šroub              typ hlavy E = svorník + matice

Kotva Záv. Síla
 přípoje mm
Délka
kotvy mm
Ø
vrták mm
Hl.
vrtání mm
Utah.
moment Nm
Dopor. zatíž.
beton C20/25
Bal. ks

Triga Z

V6-10/5

        M6          5         65         10         70           15   7,6   14,8     100

Triga Z

 V6-10/20

        M6         20         80         10        70           15   7,6   14,8     100

Triga Z

V8-12/10

         M8        10        80        12        80           25   9,5   22,0       50

Triga Z

V8-12/20

        M8        20         90        12       80           25   9,5   22,0      50

Triga Z

V8-12/50

        M8        50       120        12       80           25   9,5   22,0      50

Triga Z

V10-15/10

      M10        10       95        15       90           50  17,1  33,6      25

Triga Z

V10-15/20

       M10        20       105       15       90           50  17,1  33,6      25

Triga Z

V10-15/55

       M10         55      140       15      90           50  17,1  33,6      25

Triga Z

V12-18/10

       M12          10     105       18    105           80  16,3  47,6      25

Triga Z

V12-18/25

       M12           25     120       18    105           80  16,3  47,6      25

Triga Z

V12-18/55

       M12          55     150      18    105          80  16,3  47,6     25

Triga Z

V16-24/10

       M16         10     130      24    131         120  29,5  80,9    10

Triga Z

V16-24/25

       M16         25      145      24     131        120  29,5  80,9    10

Triga Z

V16-24/50

       M16          50      170     24     131        120  29,5  80,9    10

Triga Z

V20-28/25

       M20          25      170     28     157        200  40,9 117,7     5

Uvedené hodnoty jsou pro nepopraskaný beton. Výtažné síly pro popraskaný beton na vyžádání.
