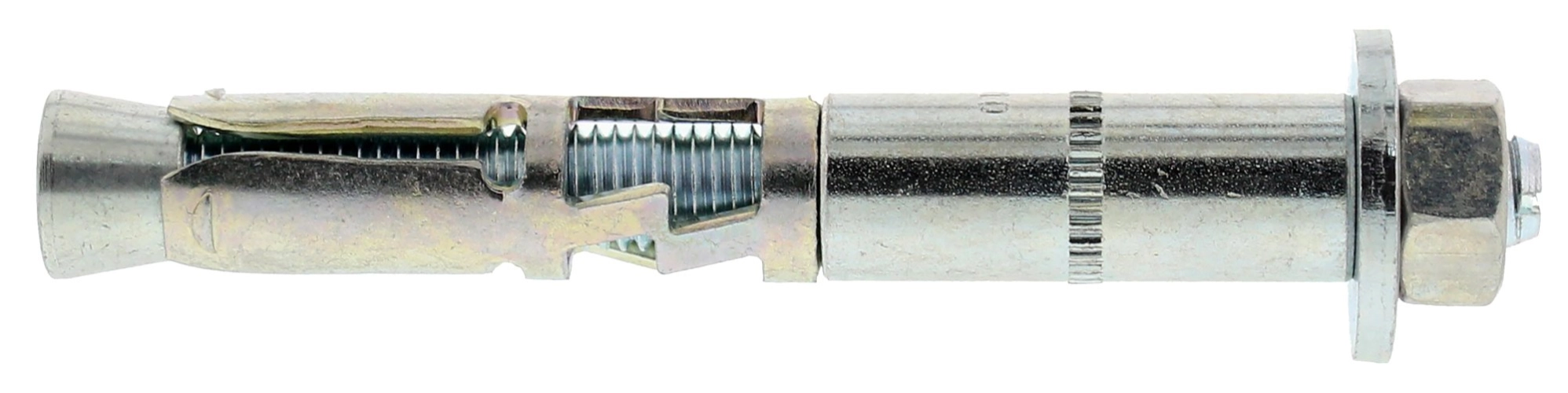

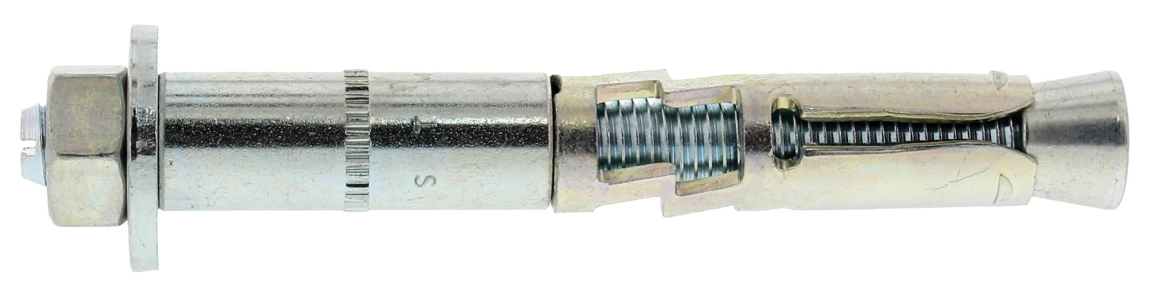

SPIT Triga Z XTREM E8-12/20 s maticí vysoceexpanzní kotva 50ks, obj. 50681
TRIGA Z XTREM S MATICÍ
Vysoce odolná kotva pro beton s trhlinami i bez trhlin a seismické aplikace
Kód zboží: 50681
Dostupnost: skladem do 3 dnů
Dostupnost: skladem do 3 dnů
92,00 Kč s DPH
76,03 Kč bez DPH za 1 kus
Množství:
Přidat do košíku
TRIGA Z XTREM E8-12/20 s maticí
Ocelová plášťová kotva pro těžké kotvení
Prodej pouze po celých baleních tj. 50 kusů
- Schválení ETE varianta 1 - beton s trhlinami a bez trhlin
- Seismické schválení C1 a C2 pro M10, M12 a M16
- Kovová kotva s distanční vložkou: vynikající smykové vlastnosti
- Skládací systém pro perfektní fazetu
- 100% ocel: ohnivzdorná
- Vnitřní roztažení kužele: během instalace nedochází k pohybu kotvy
Provedení s maticí, pozinkované
Kotva pro upevnění strojů,ocelových příhradových konstrukcí, mostových jeřábů a jiné aplikace vystavené namáhání smykem
Odolnost proti působení vysokých zátěží (obzvlášť vhodné pro dynamické zátěže)
Označení minimálního zapuštění pro optimální přesnost
Perfektní přilnutí upevňovaných částí a to i při nerovnosti základního materiálu
Rychlá a snadná montáž skrz upevňovaný předmět
Výkon je možné zlepšit hlubším zapuštěním (viz technický protokol)
Certifikováno dle evropských norem ETA pro porušený beton a odolnosti vůči ohni
Evropské technické osvědčení Varianta 1 pro popraskaný beton, odolnost požáru
Konstrukce kotvy navržená pro velké zatížení v tahu a zvláště ve smyku
Zvýšené střihové namáhání a ohybový moment díky optimální délce závitu
Aplikace kotvy je nezávislá na počasí a lze ji okamžitě zatížit
Upnutí předmětu se provádí na plášť kotvy (kotva průvlaková) tj. upevňuje se přes předmět
Patentovaný deformační prvek rozpínacího prvku kotvy ve tvaru „Z“ zajistí pevné upevnění předmětu i v případě nerovného podkladu
Technická data
| Popis | Hodnoty |
|---|---|
| Průměr kotvy | 12 mm |
| Průměr vrtání | 12 mm |
| Délka kotvy | 99 mm |
| Typ hlavy | matice šestihranná |
| Utahovací moment | 25 Nm |
| Minimální tloušťka základního materiálu | 120 mm |
| Hloubka kotvení | 60 mm |
| Maximální hloubka kotvení | 60 mm |
| Maximální tloušťka upevňovaného dílu | 20 mm |
| Minimální vzdálenost na okraji desky | 60 mm |
| Minimální vzdálenost mezi upevňovacími prvky | 60 mm |
| Průměr otvoru v kotveném materiálu | 14 mm |
| Minimální hloubka vrtání | 80 mm |
| Rozměry klíče pro matici | 13 mm |
| Materiál kotevního závitu | Ocel |
| Povlak kotevního závitu | Pozinkované |
| Průměr metrického závitu (mm) | M8 |
| Doporučené smykové zatížení na netrhlinovém betonu C20/25 | 10,86 kN |
| Doporučené smykové zatížení na beton s trhlinami C20/25 | 10,86 kN |
| Doporučené tahové zatížení na beton s trhlinami C20/25 | 5,71 kN |
| Doporučené tahové zatížení na netrhlinovém betonu C20/25 | 9,5 kN |
typ hlavy E = matice
Pro konstrukční výpočty se vždy řiďte technickou příručkou, kterou vám předložíme na vyžádání.
