SPIT Triga Z XTREM E12-18/45 s maticí vysoceexpanzní kotva 20ks, obj. 50699

TRIGA Z XTREM S MATICÍ
Vysoce odolná kotva pro beton s trhlinami i bez trhlin a seismické aplikace

Kód zboží: 50699
Dostupnost: skladem do 3 dnů

189,99 Kč s DPH

157,02 Kč bez DPH za 1 kus

Množství:

Přidat do košíku

Více informací
Dotaz na produkt

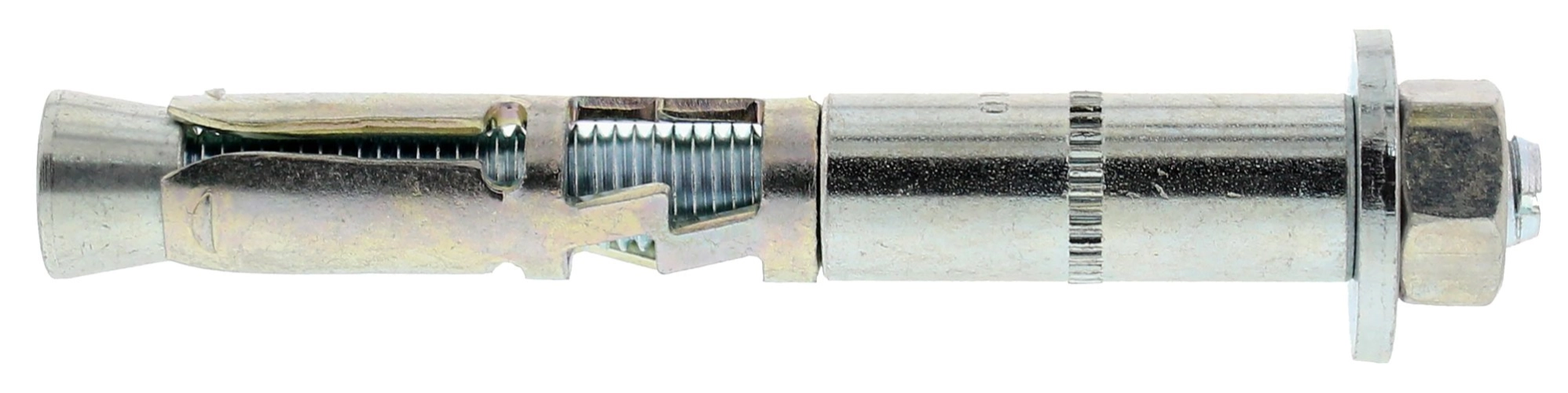

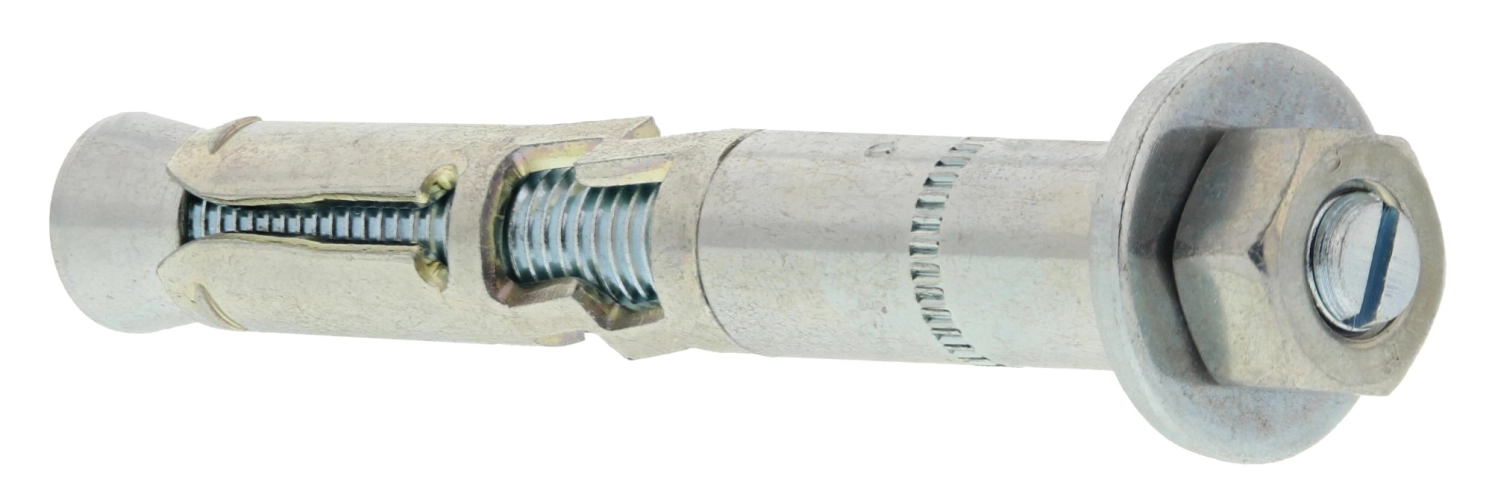

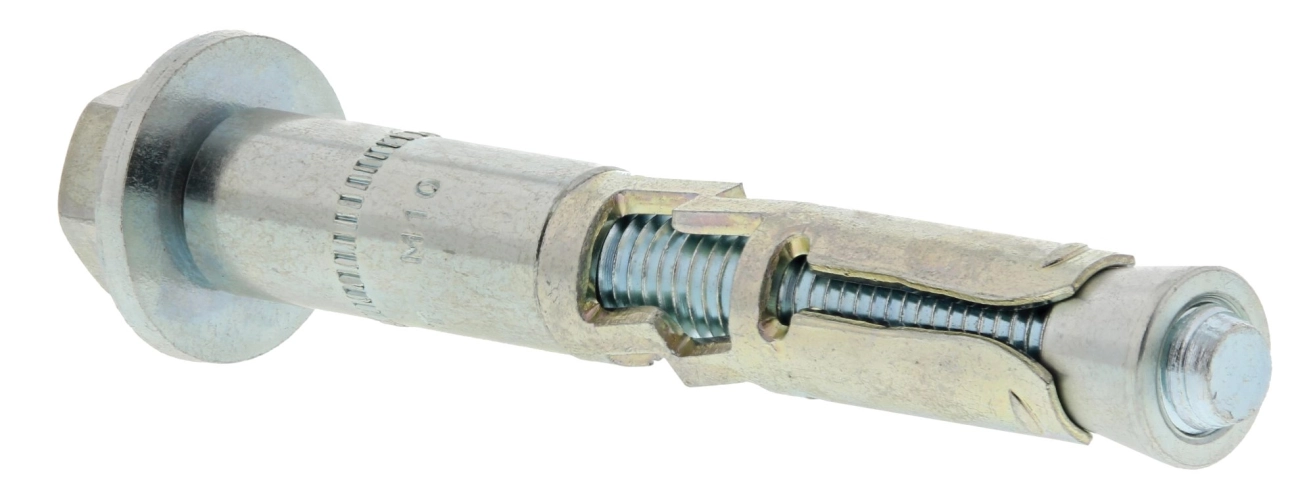

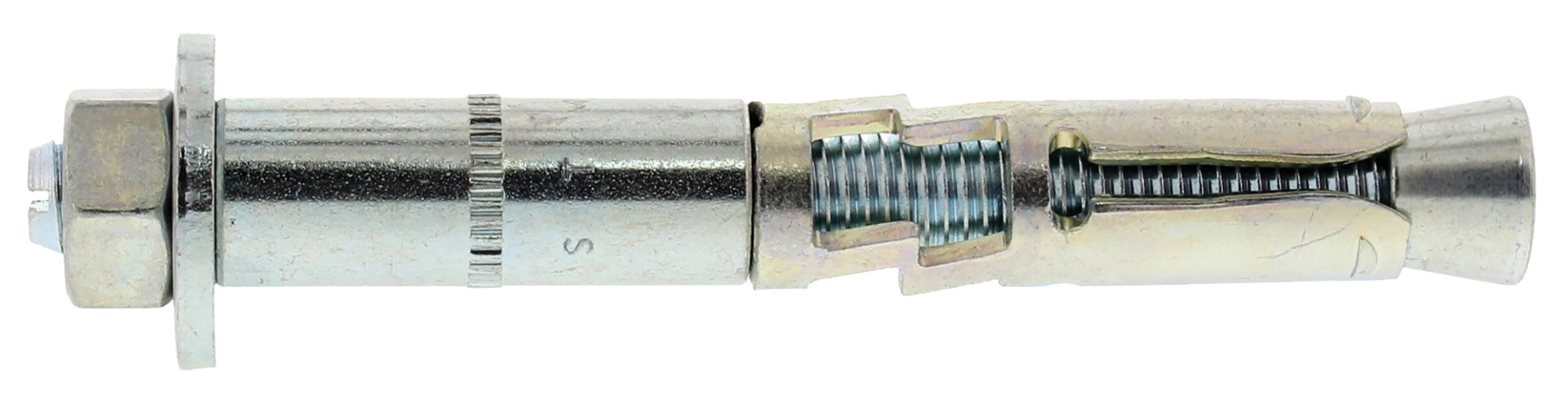

TRIGA Z XTREM E12-18/45 s maticí

Ocelová plášťová kotva pro těžké kotvení
Prodej pouze po celých baleních tj. 20 kusů

Schválení ETE varianta 1 - beton s trhlinami a bez trhlin
Seismické schválení C1 a C2 pro M10, M12 a M16
Kovová kotva s distanční vložkou: vynikající smykové vlastnosti
Skládací systém pro perfektní fazetu
100% ocel: ohnivzdorná
Vnitřní roztažení kužele: během instalace nedochází k pohybu kotvy

Provedení s maticí, pozinkované
Kotva pro upevnění strojů,ocelových příhradových konstrukcí, mostových jeřábů a jiné aplikace vystavené namáhání smykem
Odolnost proti působení vysokých zátěží (obzvlášť vhodné pro dynamické zátěže)
Označení minimálního zapuštění pro optimální přesnost
Perfektní přilnutí upevňovaných částí a to i při nerovnosti základního materiálu
Rychlá a snadná montáž skrz upevňovaný předmět
Výkon je možné zlepšit hlubším zapuštěním (viz technický protokol)
Certifikováno dle evropských norem ETA pro porušený beton a odolnosti vůči ohni
Evropské technické osvědčení Varianta 1 pro popraskaný beton, odolnost požáru
Konstrukce kotvy navržená pro velké zatížení v tahu a zvláště ve smyku
Zvýšené střihové namáhání a ohybový moment díky optimální délce závitu
Aplikace kotvy je nezávislá na počasí a lze ji okamžitě zatížit

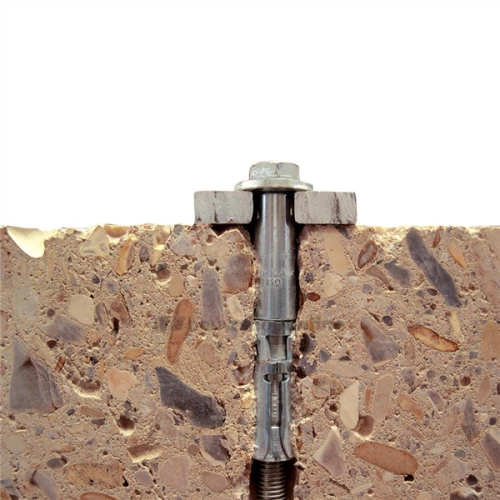

Upnutí předmětu se provádí na plášť kotvy (kotva průvlaková) tj. upevňuje se přes předmět
Patentovaný deformační prvek rozpínacího prvku kotvy ve tvaru „Z“ zajistí pevné upevnění předmětu i v případě nerovného podkladu

Technická data

Průměr kotvy	18 mm
Průměr vrtání	18 mm
Délka kotvy	152 mm
Typ hlavy	Matice šestihranná
Utahovací moment	80 Nm
Minimální tloušťka základního materiálu	160 mm
Hloubka kotvení	80 mm
Maximální hloubka kotvení	80 mm
Maximální tloušťka upevňovaného dílu	45 mm
Minimální vzdálenost na okraji desky	80 mm
Minimální vzdálenost mezi upevňovacími prvky	80 mm
Průměr otvoru v kotveném materiálu	20 mm
Minimální hloubka vrtání	105 mm
Rozměry klíče pro hmoždinky	18 mm
Materiál kotevního závitu	Ocel
Povlak kotevního závitu	Pozinkované
Průměr metrického závitu (mm)	M12

Doporučené smykové zatížení v seizmické zóně C1	16,23 kN
Doporučené smykové zatížení v seizmické zóně C2	16,23 kN
Doporučené smykové zatížení na netrhlinovém betonu C20/25	27,08 kN
Doporučené smykové zatížení na beton s trhlinami C20/25	27,08 kN
Doporučené tahové zatížení v seizmické zóně C1	12,28 kN
Doporučené tahové zatížení v seizmické zóně C2	4,48 kN
Doporučené tahové zatížení na beton s trhlinami C20/25	11,73 kN
Doporučené tahové zatížení na netrhlinovém betonu C20/25	16,76 kN

typ hlavy E = matice
Pro konstrukční výpočty se vždy řiďte technickou příručkou, kterou vám předložíme na vyžádání.
