SPIT Triga Z XTREM E10-15/35 s maticí vysoceexpanzní kotva 25ks, obj. 50692

TRIGA Z XTREM S MATICÍ
Vysoce odolná kotva pro beton s trhlinami i bez trhlin a seismické aplikace

Kód zboží: 50692
Dostupnost: skladem do 3 dnů

143,00 Kč s DPH

118,18 Kč bez DPH za 1 kus

Množství:

Přidat do košíku

Více informací
Dotaz na produkt

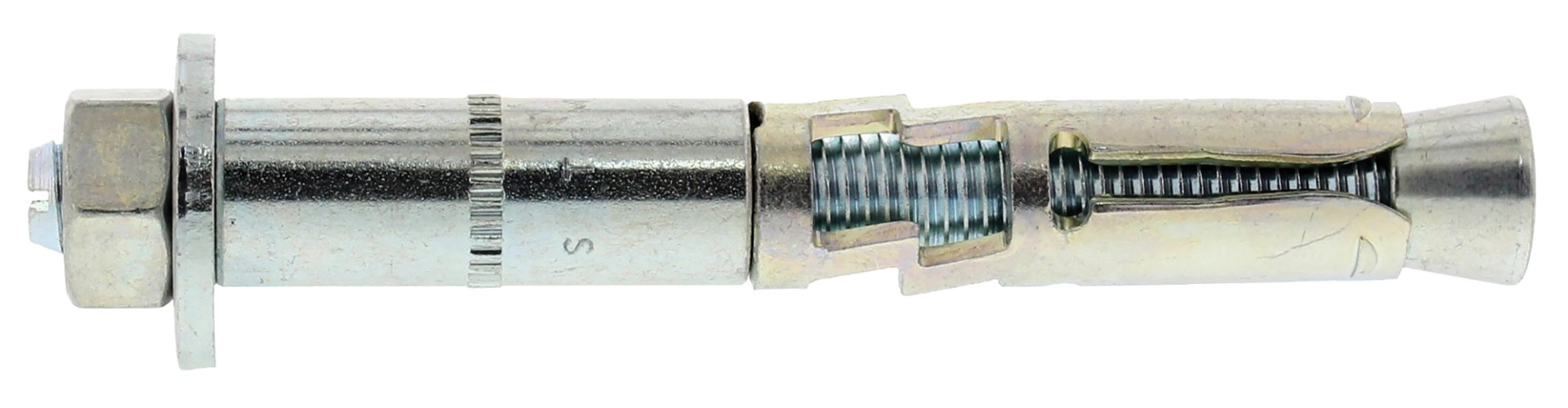

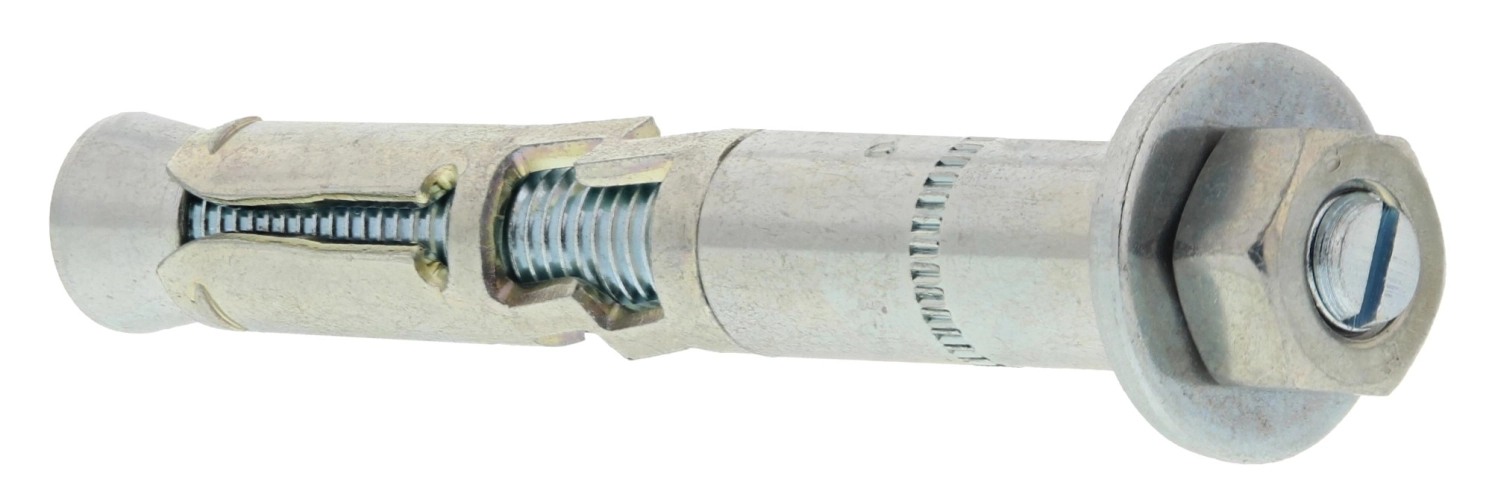

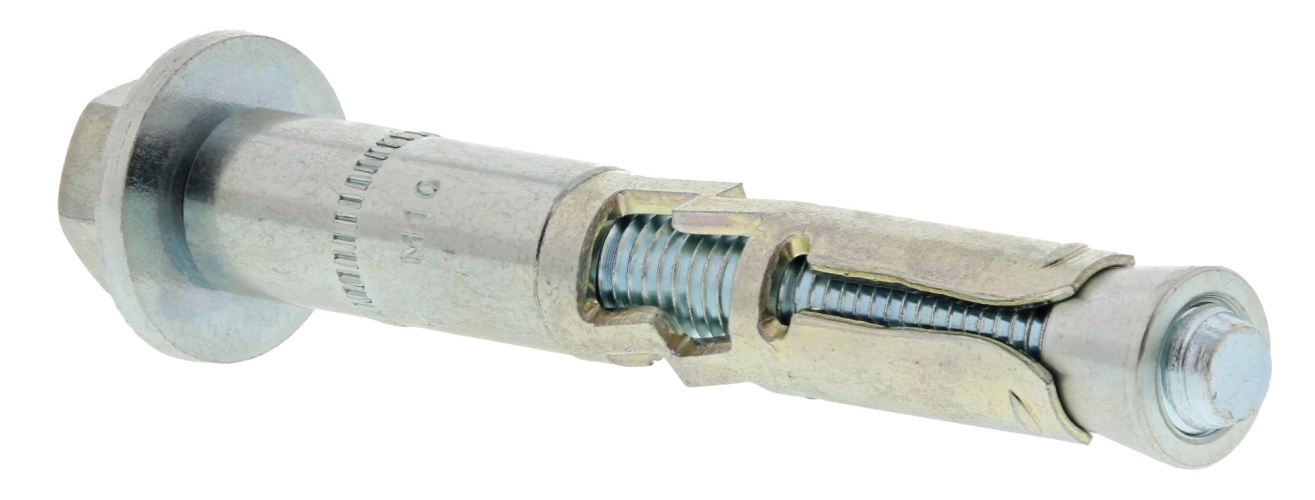

TRIGA Z XTREM E10-15/35 s maticí

Ocelová plášťová kotva pro těžké kotvení
Prodej pouze po celých baleních tj. 25 kusů

Schválení ETE varianta 1 - beton s trhlinami a bez trhlin
Seismické schválení C1 a C2 pro M10, M12 a M16
Kovová kotva s distanční vložkou: vynikající smykové vlastnosti
Skládací systém pro perfektní fazetu
100% ocel: ohnivzdorná
Vnitřní roztažení kužele: během instalace nedochází k pohybu kotvy

Provedení s maticí, pozinkované
Kotva pro upevnění strojů,ocelových příhradových konstrukcí, mostových jeřábů a jiné aplikace vystavené namáhání smykem
Odolnost proti působení vysokých zátěží (obzvlášť vhodné pro dynamické zátěže)
Označení minimálního zapuštění pro optimální přesnost
Perfektní přilnutí upevňovaných částí a to i při nerovnosti základního materiálu
Rychlá a snadná montáž skrz upevňovaný předmět
Výkon je možné zlepšit hlubším zapuštěním (viz technický protokol)
Certifikováno dle evropských norem ETA pro porušený beton a odolnosti vůči ohni
Evropské technické osvědčení Varianta 1 pro popraskaný beton, odolnost požáru
Konstrukce kotvy navržená pro velké zatížení v tahu a zvláště ve smyku
Zvýšené střihové namáhání a ohybový moment díky optimální délce závitu
Aplikace kotvy je nezávislá na počasí a lze ji okamžitě zatížit
Upnutí předmětu se provádí na plášť kotvy (kotva průvlaková) tj. upevňuje se přes předmět
Patentovaný deformační prvek rozpínacího prvku kotvy ve tvaru „Z“ zajistí pevné upevnění předmětu i v případě nerovného podkladu

Technická data

Průměr kotvy	15 mm
Průměr vrtání	15 mm
Délka kotvy	129 mm
Typ hlavy	Zdarma řezačka na ořechy
Utahovací moment	50 Nm
Minimální tloušťka základního materiálu	140 mm
Hloubka kotvení	70 mm
Maximální hloubka kotvení	70 mm
Maximální tloušťka upevňovaného dílu	35 mm
Minimální vzdálenost na okraji desky	70 mm
Minimální vzdálenost mezi upevňovacími prvky	70 mm
Průměr otvoru v kotveném materiálu	17 mm
Minimální hloubka vrtání	90 mm
Nahoře	17 mm
Rozměry klíče pro matici	16 mm
Materiál kotevního závitu	Ocel
Povlak kotevního závitu	Pozinkované
Průměr metrického závitu (mm)	M10

Doporučené smykové zatížení v seizmické zóně C1	9,77 kN
Doporučené smykové zatížení v seizmické zóně C2	6,9 kN
Doporučené smykové zatížení na netrhlinovém betonu C20/25	17,71 kN
Doporučené smykové zatížení na beton s trhlinami C20/25	17,71 kN
Doporučené tahové zatížení v seizmické zóně C1	4,38 kN
Doporučené tahové zatížení v seizmické zóně C2	2,52 kN
Doporučené tahové zatížení na beton s trhlinami C20/25	7,62 kN
Doporučené tahové zatížení na netrhlinovém betonu C20/25	13,72 kN

typ hlavy E = matice
Pro konstrukční výpočty se vždy řiďte technickou příručkou, kterou vám předložíme na vyžádání.
