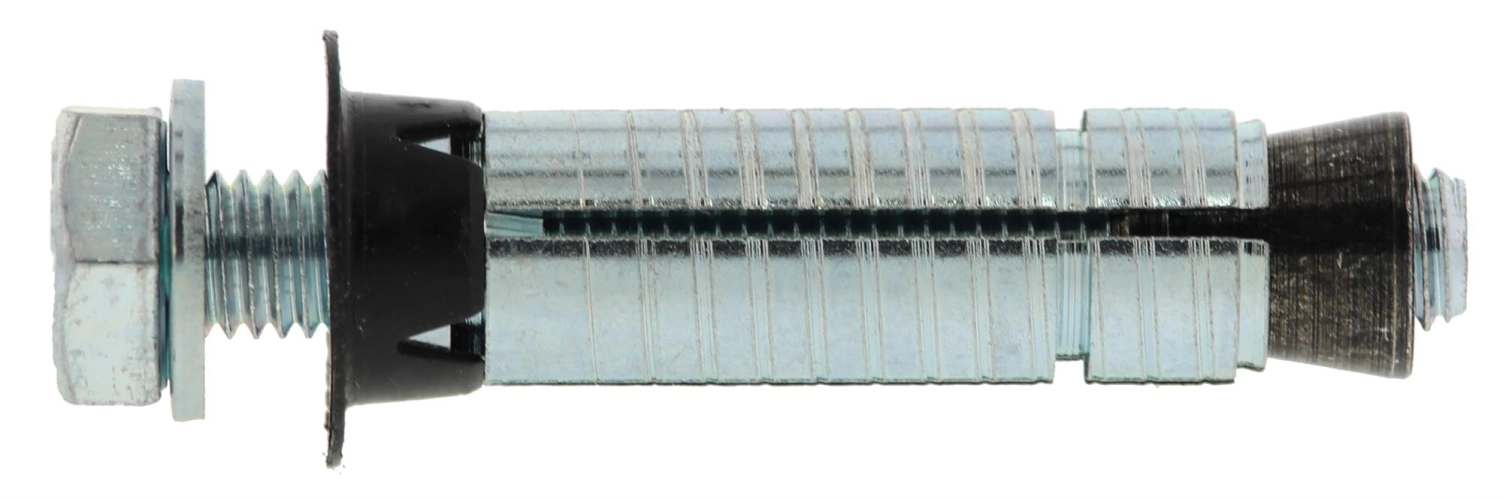

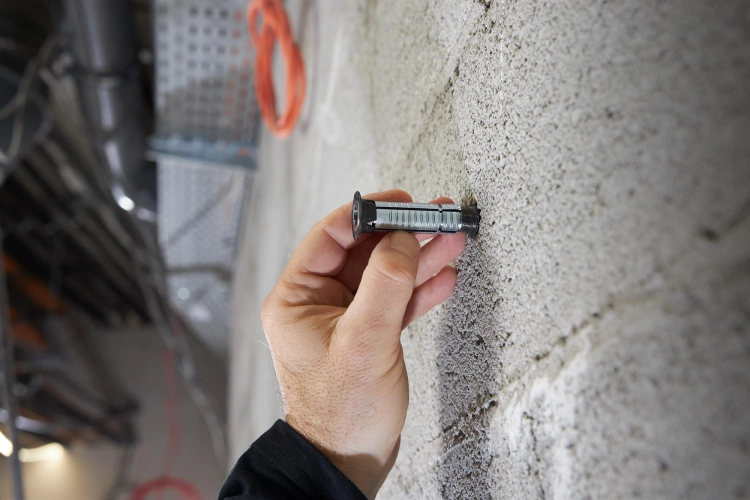

Vysoceexpanzní kotva pro použití v betonu a v plném a dutém zdivu.
Prodejní balení 25 kusů
Rozměry kotvy
průměr M závitu | délka kotvy | max.síla připojovaného dílu | průměr vrtání | min.hloubka vrtání | utahovací moment | kód výrobku |
M8 | 80 mm | 25 mm | 14 mm | 65 mm | 25 N.m. | 50407 |
DOPORUČENÁ ZATÍŽENÍ
Pro konstruktivní výpočty vždy nahlédněte do technické příručky nebo použijte výpočetní software I-Expert.
Průměr kotvy | Délka kotvy (mm) | Metrický průměr závitu (mm) | Doporučené smykové zatížení neprasknutého betonu C20/25 | Doporučené tahové zatížení betonu bez drtí C20/25 | |
---|---|---|---|---|---|
12 mm | 60 mm | M6 | 4,64 kN | 3,86 kN | |
12 mm | 70 mm | M6 | 4,64 kN | 3,86 kN | |
14 mm | 60 mm | M8 | 8,36 kN | 4,64 kN | |
14 mm | 80 mm | M8 | 8,36 kN | 4,64 kN | |
14 mm | 90 mm | M8 | 8,36 kN | 4,64 kN | |
16 mm | 75 mm | M10 | 13,29 kN | 6,43 kN | |
16 mm | 90 mm | M10 | 13,29 kN | 6,43 kN | |
16 mm | 110 mm | M10 | 13,29 kN | 6,43 kN | |
20 mm | 90 mm | M12 | 18,86 kN | 8,36 kN | |
20 mm | 110 mm | M12 | 18,86 kN | 8,36 kN |

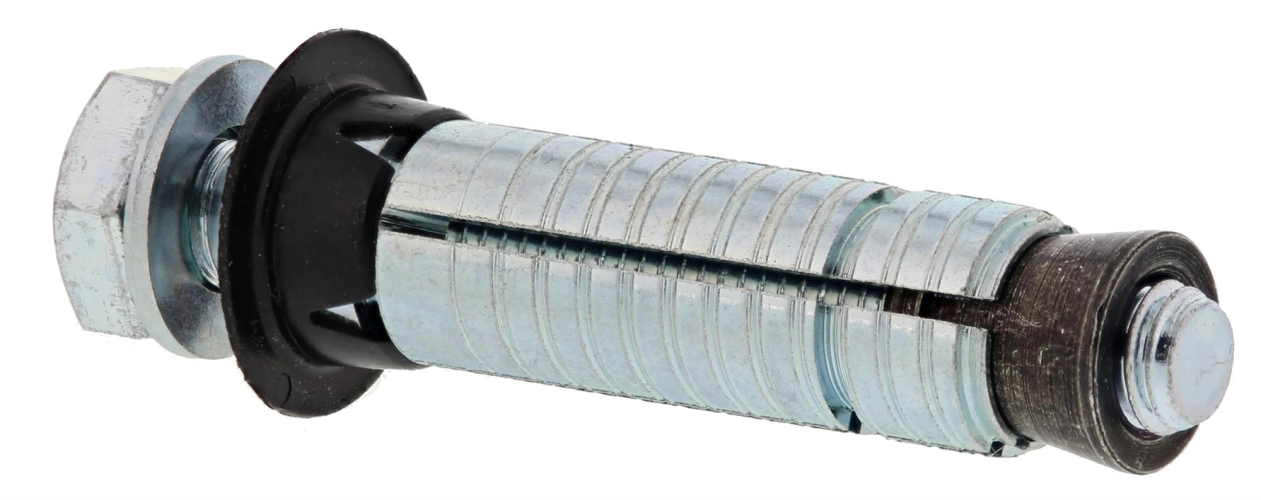

Ocelová kotva s možností demontáže.

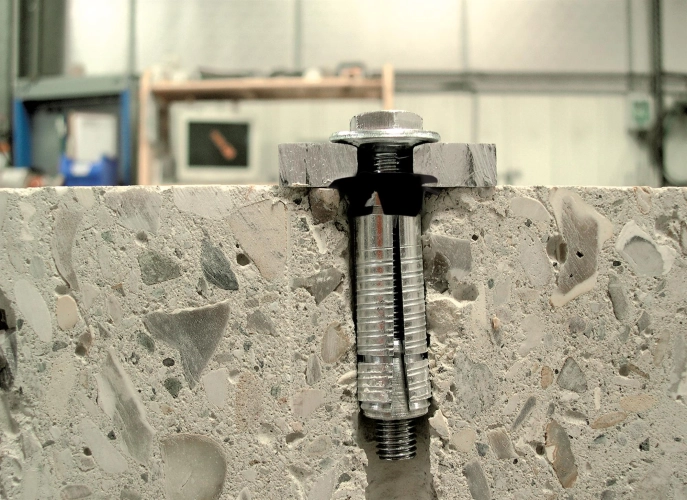

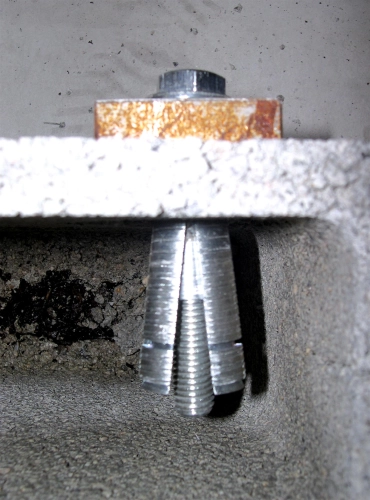

Utahováním šroubu dochází k nasunutí kuželové matice do těla kotvy a tím se rozevírají ramena kotvy na okolní materiál nebo do otvoru.
Ukotvení průmyslových vrat, bojlerů, satelitních přijímačů, klimatizačních soustav, markýz, značek apod.
Popis kotvy:
