Spit PRIMA M10x65/10 expanzní kovová hmoždinka se šroubem (25ks), obj. 73640

Vysoceexpanzní kotva pro použití v betonu a v plném a dutém zdivu.

Kód zboží: 73640
Dostupnost: skladem do 3dnů
1 620,00 Kč s DPH
1 338,84 Kč bez DPH za 25 ks
Množství:
Přidat do košíku

SPIT PRIMA M10x65/10

Prodejní balení 25 kusů

                           Rozměry kotvy

průměr M závitu délka kotvy max.síla připojovaného dílu průměr vrtání min.hloubka vrtání utahovací moment kód výrobku
M10 75 mm 10 mm 16 mm 75 mm 50 N.m. 73640

DOPORUČENÁ ZATÍŽENÍ
Pro konstruktivní výpočty vždy nahlédněte do technické příručky nebo použijte výpočetní software I-Expert.

Sort Průměr kotvy Délka kotvy (mm) Sort Metrický průměr závitu (mm) Sort Doporučené smykové zatížení neprasknutého betonu C20/25 Sort Doporučené tahové zatížení betonu bez drtí C20/25 Sort
12 mm 60 mm M6 4,64 kN 3,86 kN
12 mm 70 mm M6 4,64 kN 3,86 kN
14 mm 60 mm M8 8,36 kN 4,64 kN
14 mm 80 mm M8 8,36 kN 4,64 kN
14 mm 90 mm M8 8,36 kN 4,64 kN
16 mm 75 mm M10 13,29 kN 6,43 kN
16 mm 90 mm M10 13,29 kN 6,43 kN
16 mm 110 mm M10 13,29 kN 6,43 kN
20 mm 90 mm M12 18,86 kN 8,36 kN
20 mm 110 mm M12 18,86 kN 8,36 kN



Ocelová kotva s možností demontáže.

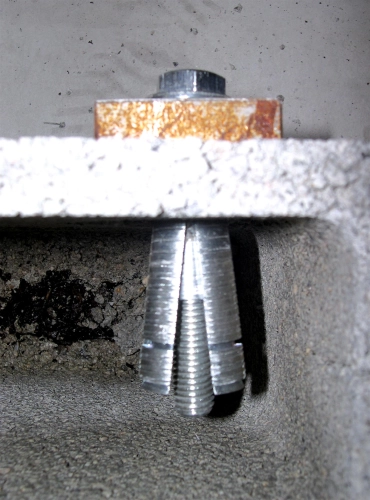

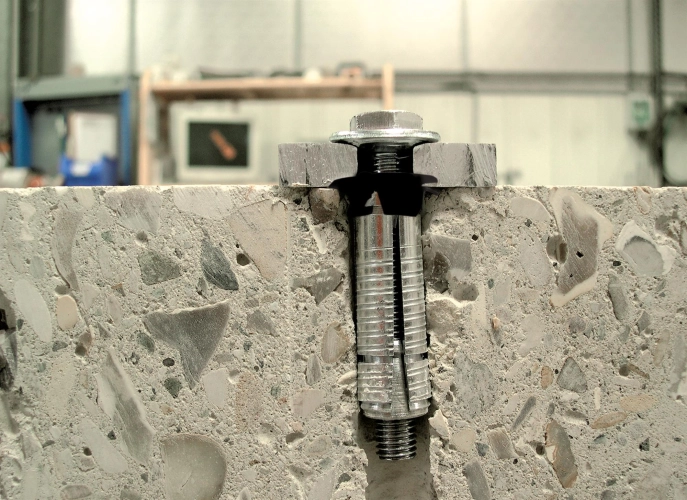

Utahováním šroubu dochází k nasunutí kuželové matice do těla kotvy a tím se rozevírají ramena kotvy na okolní materiál nebo do otvoru.

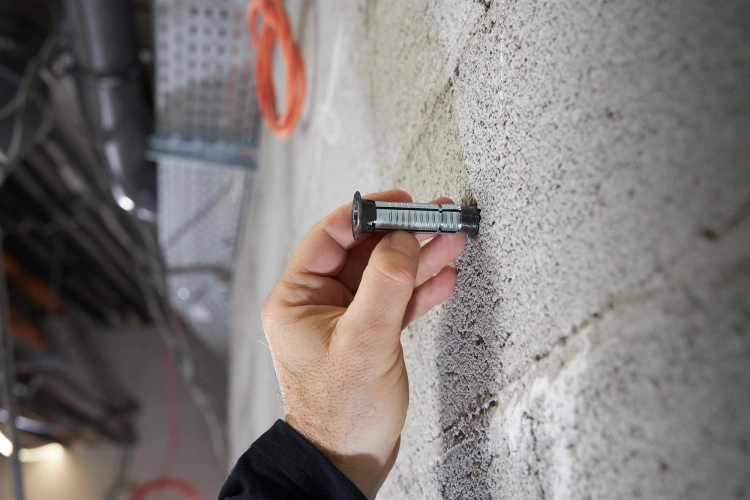

Ukotvení průmyslových vrat, bojlerů, satelitních přijímačů, klimatizačních soustav, markýz, značek apod.

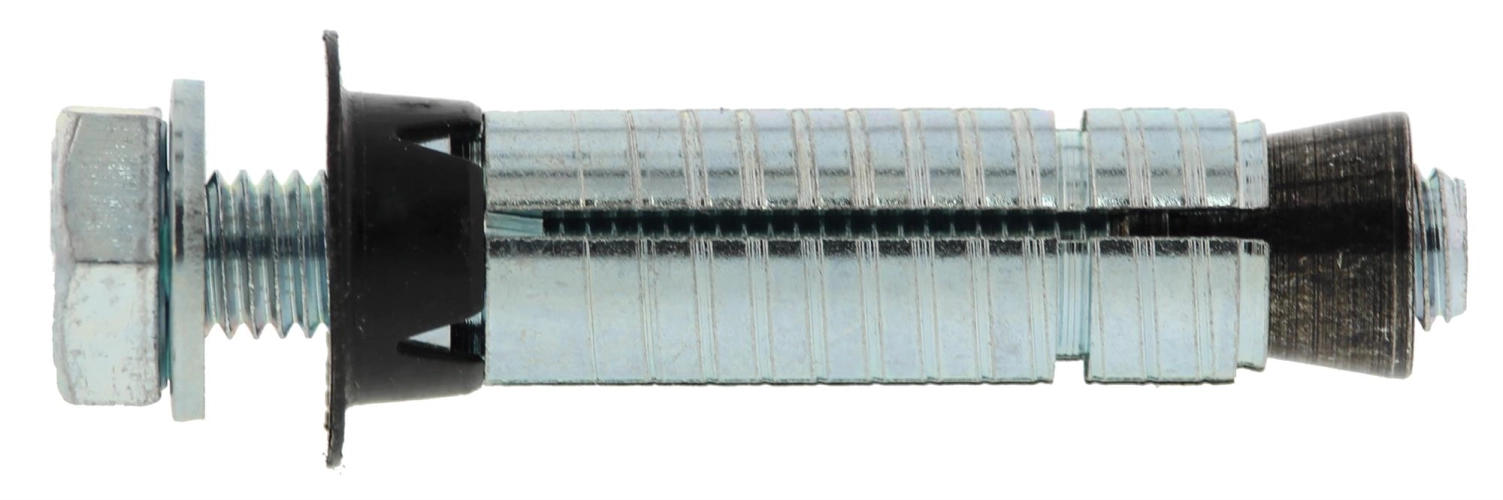

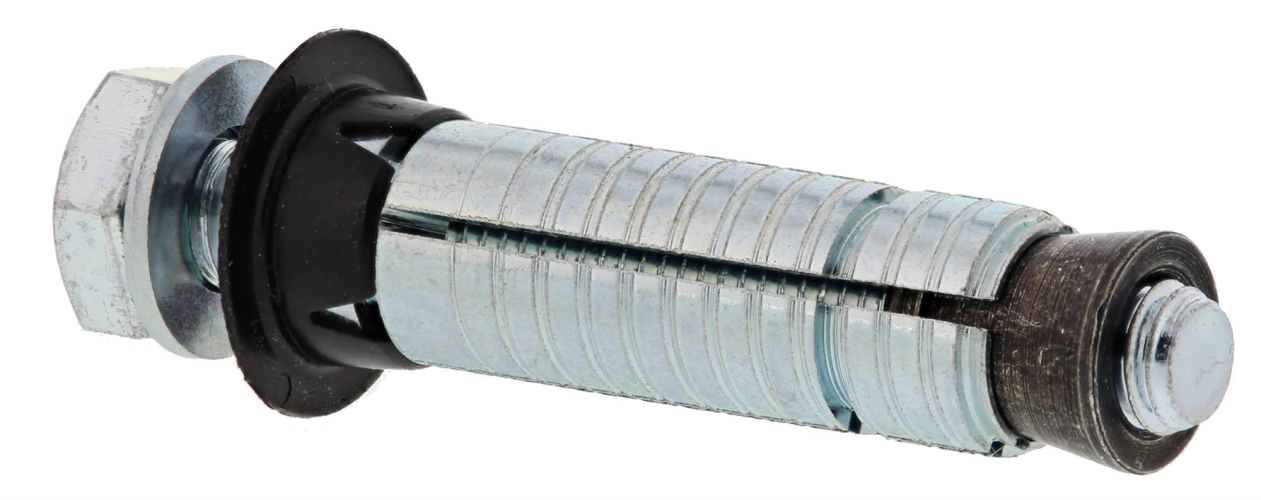

Popis kotvy:

  • 4 expanzní ramena pro lepší držení v mnoha materiálech
  • Široký límec pro snadné připevnění do dutých materiálů
  • Matice připojená k tělu pro zajištění optimálního upevnění
  • Možná alternativa k chemické fixaci v dutých materiálech
  • Zinkováno
  • Kotva se dodává se šroubem třídy 8.8 a předmontovanou podložkou
  • Certifikace Socotec

Použití v materiálech:         HBLHBRNCCRHBRHK

Požární odolnost:                TRUEFIRE
